研究HTTPS的双向认证实现与原理,踩了不少坑,终于整个流程都跑通了,现在总结出一篇文档来,把一些心得,特别是容易踩坑的地方记录下来。

1.原理

双向认证,顾名思义,客户端和服务器端都需要验证对方的身份,在建立Https连接的过程中,握手的流程比单向认证多了几步。单向认证的过程,客户端从服务器端下载服务器端公钥证书进行验证,然后建立安全通信通道。双向通信流程,客户端除了需要从服务器端下载服务器的公钥证书进行验证外,还需要把客户端的公钥证书上传到服务器端给服务器端进行验证,等双方都认证通过了,才开始建立安全通信通道进行数据传输。

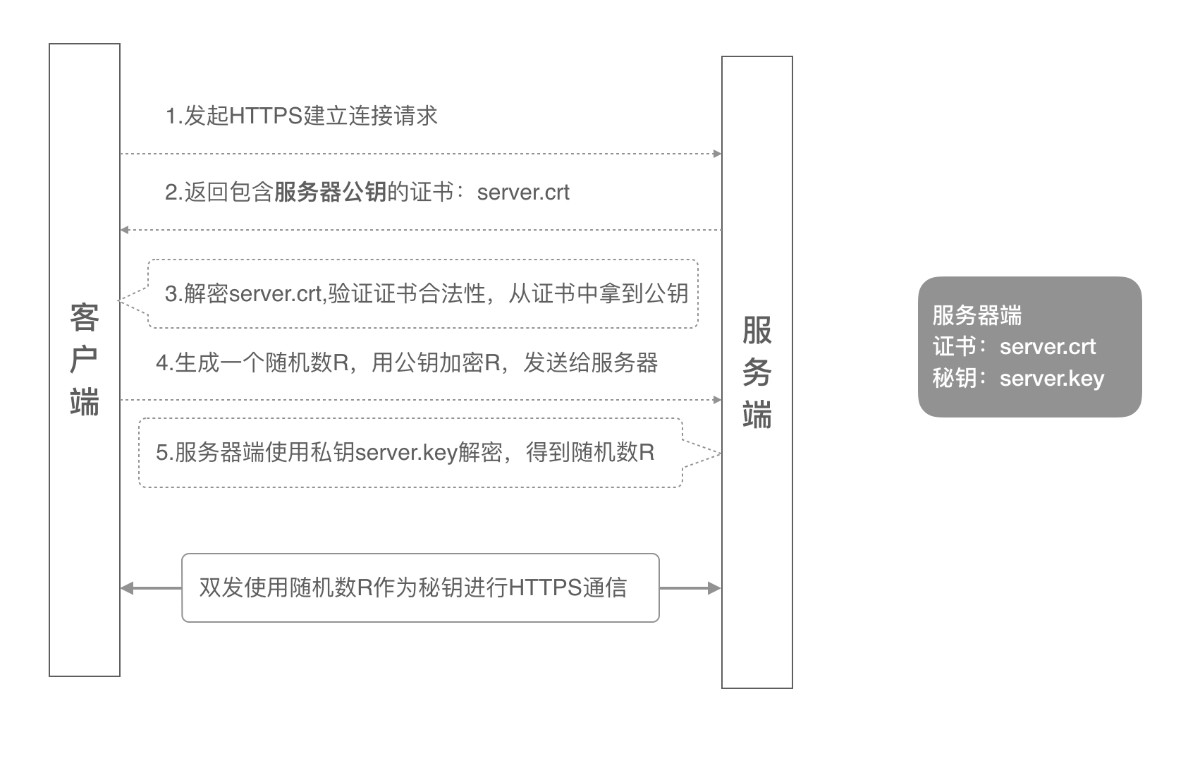

1.1 单向认证流程

单向认证流程中,服务器端保存着公钥证书和私钥两个文件,整个握手过程如下:

  1. 客户端发起建立HTTPS连接请求,将SSL协议版本的信息发送给服务器端;
  2. 服务器端将本机的公钥证书(server.crt)发送给客户端;
  3. 客户端读取公钥证书(server.crt),取出了服务端公钥;
  4. 客户端生成一个随机数(密钥R),用刚才得到的服务器公钥去加密这个随机数形成密文,发送给服务端;
  5. 服务端用自己的私钥(server.key)去解密这个密文,得到了密钥R
  6. 服务端和客户端在后续通讯过程中就使用这个密钥R进行通信了。

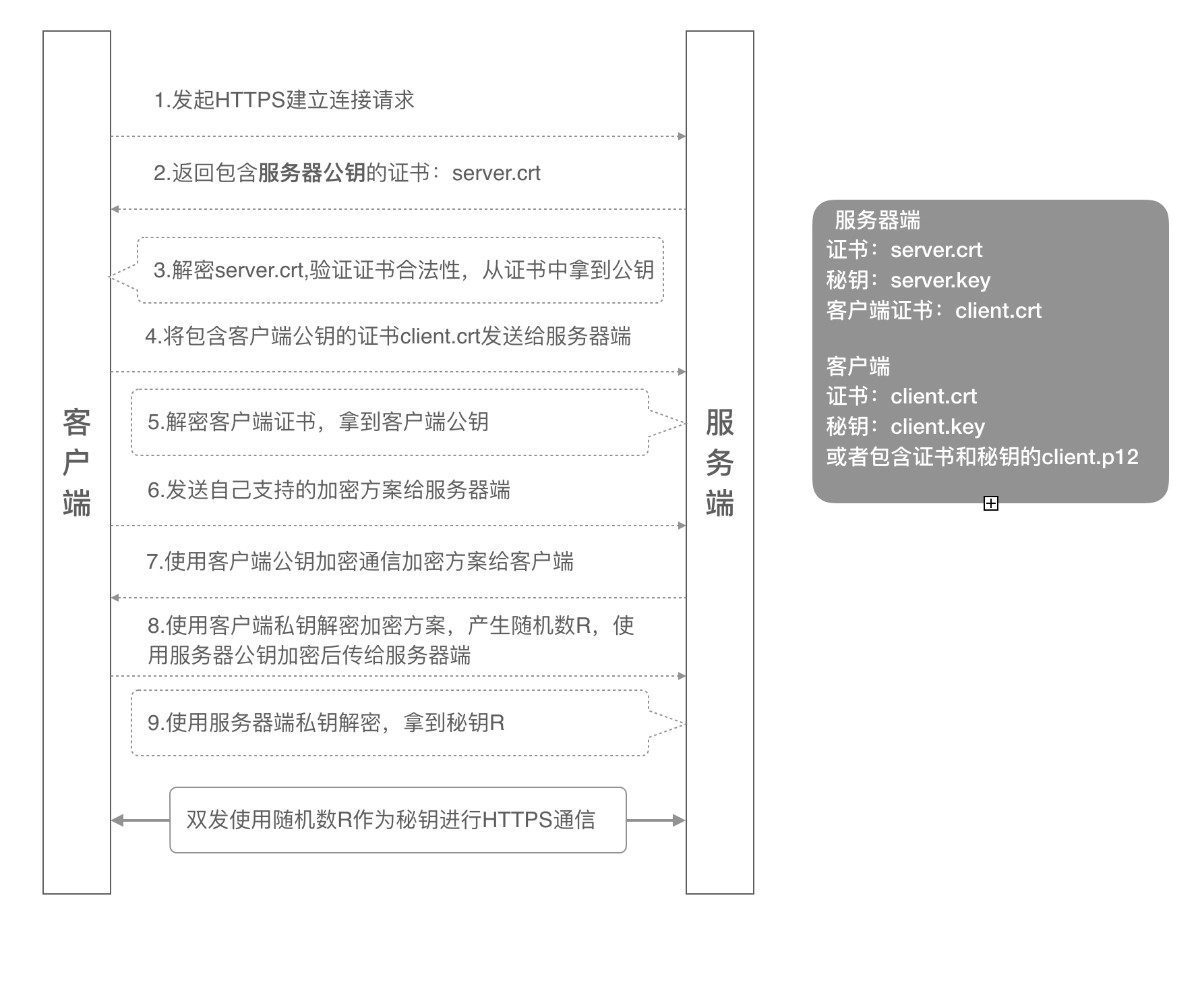

1.2 双向认证流程

  1. 客户端发起建立HTTPS连接请求,将SSL协议版本的信息发送给服务端;
  2. 服务器端将本机的公钥证书(server.crt)发送给客户端;
  3. 客户端读取公钥证书(server.crt),取出了服务端公钥;
  4. 客户端将客户端公钥证书(client.crt)发送给服务器端;
  5. 服务器端解密客户端公钥证书,拿到客户端公钥;
  6. 客户端发送自己支持的加密方案给服务器端;
  7. 服务器端根据自己和客户端的能力,选择一个双方都能接受的加密方案,使用客户端的公钥加密后发送给客户端;
  8. 客户端使用自己的私钥解密加密方案,生成一个随机数R,使用服务器公钥加密后传给服务器端;
  9. 服务端用自己的私钥去解密这个密文,得到了密钥R
  10. 服务端和客户端在后续通讯过程中就使用这个密钥R进行通信了。

2. 证书生成

从上一章内容中,我们可以总结出来,如果要把整个双向认证的流程跑通,最终需要五个证书文件:

  • 服务器端公钥证书:server.crt
  • 服务器端私钥文件:server.key
  • 客户端公钥证书:client.crt
  • 客户端私钥文件:client.key
  • 客户端集成证书(包括公钥和私钥,用于浏览器访问场景):client.p12

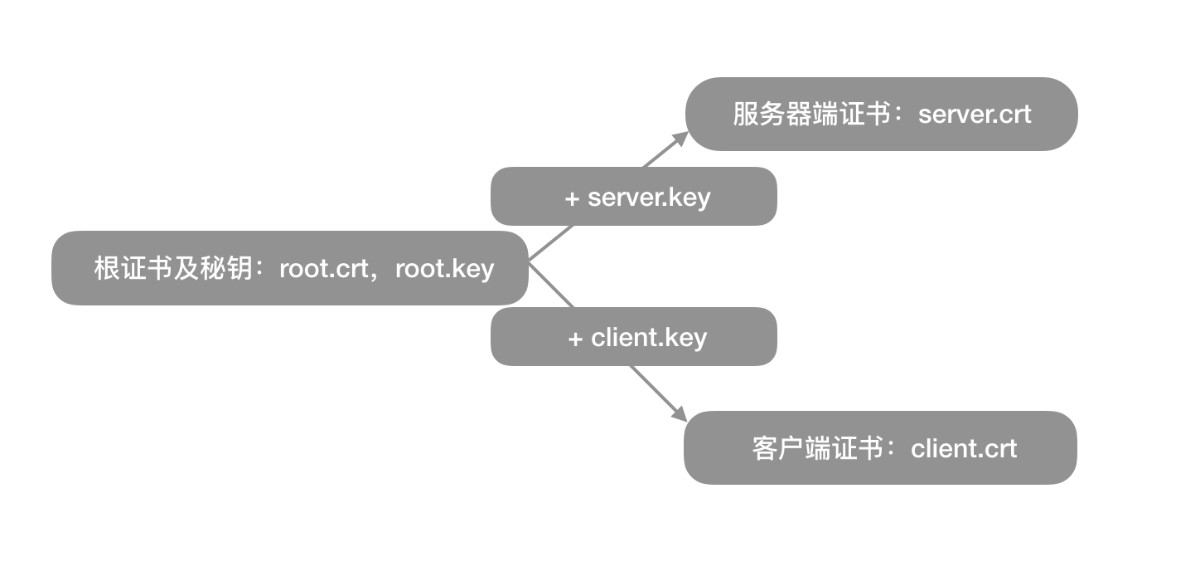

生成这一些列证书之前,我们需要先生成一个CA根证书,然后由这个CA根证书颁发服务器公钥证书和客户端公钥证书。

我们可以全程使用openssl来生成一些列的自签名证书,自签名证书没有听过证书机构的认证,很多浏览器会认为不安全,但我们用来实验是足够的。需要在本机安装了openssl后才能继续本章的实验。

2.1生成自签名根证书

(1)创建根证书私钥:
openssl genrsa -out root.key 1024

(2)创建根证书请求文件:
openssl req -new -out root.csr -key root.key
后续参数请自行填写,下面是一个例子:
Country Name (2 letter code) [XX]:cn
State or Province Name (full name) []:bj
Locality Name (eg, city) [Default City]:bj
Organization Name (eg, company) [Default Company Ltd]:alibaba
Organizational Unit Name (eg, section) []:testCommon Name (eg, your name or your servers hostname) []:www.yourdomain.com
Email Address []:a.alibaba.com
A challenge password []:
An optional company name []:

(3)创建根证书:
openssl x509 -req -in root.csr -out root.crt -signkey root.key -CAcreateserial -days 3650

在创建证书请求文件的时候需要注意三点,下面生成服务器请求文件和客户端请求文件均要注意这三点

  • Common Name填写证书对应的服务域名;
  • 所有字段的填写,根证书、服务器端证书、客户端证书需保持一致
  • 最后的密码可以直接回车跳过。

经过上面三个命令行,我们最终可以得到一个签名有效期为10年的根证书root.crt,后面我们可以用这个根证书去颁发服务器证书和客户端证书。

2.2 生成自签名服务器端证书

(1)生成服务器端证书私钥:
openssl genrsa -out server.key 1024

(2) 生成服务器证书请求文件,过程和注意事项参考根证书,本节不详述:
openssl req -new -out server.csr -key server.key

(3) 生成服务器端公钥证书
openssl x509 -req -in server.csr -out server.crt -signkey server.key -CA root.crt -CAkey root.key -CAcreateserial -days 3650

经过上面的三个命令,我们得到:

  • server.key:服务器端的秘钥文件
  • server.crt:有效期十年的服务器端公钥证书,使用根证书和服务器端私钥文件一起生成

2.3 生成自签名客户端证书

(1)生成客户端证书秘钥:
openssl genrsa -out client.key 1024

(2) 生成客户端证书请求文件,过程和注意事项参考根证书,本节不详述:
openssl req -new -out client.csr -key client.key

(3) 生客户端证书
openssl x509 -req -in client.csr -out client.crt -signkey client.key -CA root.crt -CAkey root.key -CAcreateserial -days 3650

(3) 生客户端p12格式证书
openssl pkcs12 -export -clcerts -in client.crt -inkey client.key -out client.p12

经过上面的三个命令,我们得到:

  • client.key:客户端的私钥文件
  • client.crt:有效期十年的客户端证书,使用根证书和客户端私钥一起生成
  • client.p12:客户端p12格式,这个证书文件包含客户端的公钥和私钥,主要用来给浏览器访问使用

3.Nginx配置

有了上面的一些列证书,我们可以在Nginx服务器上配置双向认证的HTTPS服务了,具体配置方式如下:

server {        listen       443 ssl;        server_name  www.yourdomain.com;        ssl                  on;
        ssl_certificate      /data/sslKey/server.crt;  #server公钥证书
        ssl_certificate_key  /data/sslKey/server.key;  #server私钥
        ssl_client_certificate /data/sslKey/client.crt;  #客户端公钥证书
        ssl_verify_client on;  #开启客户端证书验证

        location / {            root   html;            index  index.html index.htm;
        }
    }

具体就是将服务器端的两个证书文件(server.crt/server.key)和客户端的公钥证书文件(client.crt)的路径配置到nginx的server节点配置中,并且把ssl_verify_client这个参数设置为on。

有一点需要注意的就是,如果客户端证书不是由根证书直接颁发的,配置中还需要加一个配置:ssl_verify_depth 1;

配置完成后,执行nginx -s reload重新加载下就生效了。

4.curl调用

使用curl加上证书路径,可以直接测试Nginx的HTTPS双向认证是否配置成功。

  • 带证书的成功调用:
#--cert指定客户端公钥证书的路径#--key指定客户端私钥文件的路径#-k不校验证书的合法性,因为我们用的是自签名证书,所以需要加这个参数#可以使用-v来观察具体的SSL握手过程curl --cert ./client.crt --key ./client.key https://integration-fred2.fredhuang.com -k -v
* Rebuilt URL to: https://integration-fred2.fredhuang.com/
*   Trying 47.91.39.145...
* TCP_NODELAY set* Connected to integration-fred2.fredhuang.com (47.91.39.145) port 443 (#0)* ALPN, offering h2
* ALPN, offering http/1.1
* Cipher selection: ALL:!EXPORT:!EXPORT40:!EXPORT56:!aNULL:!LOW:!RC4:@STRENGTH
* successfully set certificate verify locations:
*   CAfile: /etc/ssl/cert.pem
  CApath: none
* TLSv1.2 (OUT), TLS handshake, Client hello (1):
* TLSv1.2 (IN), TLS handshake, Server hello (2):
* TLSv1.2 (IN), TLS handshake, Certificate (11):
* TLSv1.2 (IN), TLS handshake, Server key exchange (12):
* TLSv1.2 (IN), TLS handshake, Request CERT (13):
* TLSv1.2 (IN), TLS handshake, Server finished (14):
* TLSv1.2 (OUT), TLS handshake, Certificate (11):
* TLSv1.2 (OUT), TLS handshake, Client key exchange (16):
* TLSv1.2 (OUT), TLS handshake, CERT verify (15):
* TLSv1.2 (OUT), TLS change cipher, Client hello (1):
* TLSv1.2 (OUT), TLS handshake, Finished (20):
* TLSv1.2 (IN), TLS change cipher, Client hello (1):
* TLSv1.2 (IN), TLS handshake, Finished (20):
* SSL connection using TLSv1.2 / ECDHE-RSA-AES128-GCM-SHA256
* ALPN, server accepted to use h2
* Server certificate:
*  subject: C=CN; ST=BeiJing; L=BeiJing; O=Alibaba; OU=Test; CN=integration-fred2.fredhuang.com; emailAddress=a@alibaba.com
*  start date: Oct 30 06:43:19 2019 GMT
*  expire date: Oct 27 06:43:19 2029 GMT
*  issuer: C=CN; ST=BeiJing; L=BeiJing; O=Alibaba; OU=Test; CN=integration-fred2.fredhuang.com; emailAddress=a@alibaba.com
*  SSL certificate verify result: self signed certificate (18), continuing anyway.
* Using HTTP2, server supports multi-use
* Connection state changed (HTTP/2 confirmed)
* Copying HTTP/2 data in stream buffer to connection buffer after upgrade: len=0
* Using Stream ID: 1 (easy handle 0x7f8ae1809a00)
> GET / HTTP/2
> Host: integration-fred2.fredhuang.com
> User-Agent: curl/7.54.0
> Accept: */*
>
* Connection state changed (MAX_CONCURRENT_STREAMS updated)!
< HTTP/2 200
< server: Tengine
< date: Fri, 01 Nov 2019 11:16:39 GMT
< content-type: text/plain;charset=UTF-8
< content-length: 0
  • 不带证书的失败调用:
curl  https://integration-fred2.fredhuang.com -k -v
* Rebuilt URL to: https://integration-fred2.fredhuang.com/
*   Trying 47.91.39.145...
* TCP_NODELAY set* Connected to integration-fred2.fredhuang.com (47.91.39.145) port 443 (#0)* ALPN, offering h2
* ALPN, offering http/1.1
* Cipher selection: ALL:!EXPORT:!EXPORT40:!EXPORT56:!aNULL:!LOW:!RC4:@STRENGTH
* successfully set certificate verify locations:
*   CAfile: /etc/ssl/cert.pem
  CApath: none
* TLSv1.2 (OUT), TLS handshake, Client hello (1):
* TLSv1.2 (IN), TLS handshake, Server hello (2):
* TLSv1.2 (IN), TLS handshake, Certificate (11):
* TLSv1.2 (IN), TLS handshake, Server key exchange (12):
* TLSv1.2 (IN), TLS handshake, Request CERT (13):
* TLSv1.2 (IN), TLS handshake, Server finished (14):
* TLSv1.2 (OUT), TLS handshake, Certificate (11):
* TLSv1.2 (OUT), TLS handshake, Client key exchange (16):
* TLSv1.2 (OUT), TLS change cipher, Client hello (1):
* TLSv1.2 (OUT), TLS handshake, Finished (20):
* TLSv1.2 (IN), TLS change cipher, Client hello (1):
* TLSv1.2 (IN), TLS handshake, Finished (20):
* SSL connection using TLSv1.2 / ECDHE-RSA-AES128-GCM-SHA256
* ALPN, server accepted to use h2
* Server certificate:
*  subject: C=CN; ST=BeiJing; L=BeiJing; O=Alibaba; OU=Test; CN=integration-fred2.fredhuang.com; emailAddress=a@alibaba.com
*  start date: Oct 30 06:43:19 2019 GMT
*  expire date: Oct 27 06:43:19 2029 GMT
*  issuer: C=CN; ST=BeiJing; L=BeiJing; O=Alibaba; OU=Test; CN=integration-fred2.fredhuang.com; emailAddress=a@alibaba.com
*  SSL certificate verify result: self signed certificate (18), continuing anyway.
* Using HTTP2, server supports multi-use
* Connection state changed (HTTP/2 confirmed)
* Copying HTTP/2 data in stream buffer to connection buffer after upgrade: len=0
* Using Stream ID: 1 (easy handle 0x7fcc52805e00)
> GET / HTTP/2
> Host: integration-fred2.fredhuang.com
> User-Agent: curl/7.54.0
> Accept: */*
>
* Connection state changed (MAX_CONCURRENT_STREAMS updated)!
< HTTP/2 400
< server: Tengine
< date: Fri, 01 Nov 2019 11:25:28 GMT
< content-type: text/html
< content-length: 685
<
<!DOCTYPE HTML PUBLIC "-//IETF//DTD HTML 2.0//EN">
<html>
<head><title>400 No required SSL certificate was sent</title></head>
<body>
<center><h1>400 Bad Request</h1></center>
<center>No required SSL certificate was sent</center>
 Sorry for the inconvenience.<br/>
Please report this message and include the following information to us.<br/>
Thank you very much!</p>
<table>
<tr>
<td>URL:</td>
<td>https://integration-fred2.fredhuang.com:444/</td>
</tr>
<tr>
<td>Server:</td>
<td>cag-access-tengine011192099198.au49</td>
</tr>
<tr>
<td>Date:</td>
<td>2019/11/01 19:25:28</td>
</tr>
</table>
<hr/>Powered by Tengine<hr><center>tengine</center>
</body>
</html>

5.Java调用

由于使用的是自签名证书,使用ApacheHttpClient去调用的话,需要将服务器证书加入可信任证书库中,才能成功调用,也可以在代码中简单忽略证书。

cd $JAVA_HOMEsudo ./bin/keytool -import -alias ttt -keystore cacerts -file /Users/fred/temp/cert5/server.crt

将服务器端公钥证书设置为可信证书后,使用以下代码可以直接发起带客户端证书的HTTPS请求:

import org.apache.http.HttpEntity;import org.apache.http.client.methods.CloseableHttpResponse;import org.apache.http.client.methods.HttpGet;import org.apache.http.conn.ssl.SSLConnectionSocketFactory;import org.apache.http.impl.client.CloseableHttpClient;import org.apache.http.impl.client.HttpClients;import org.apache.http.ssl.SSLContexts;import org.apache.http.util.EntityUtils;import javax.net.ssl.SSLContext;import java.io.File;import java.io.FileInputStream;import java.io.InputStream;import java.security.KeyStore;public class HttpClientWithClientCert {    private final static String PFX_PATH = "/Users/fred/temp/cert5/client.p12";    //客户端证书路径
    private final static String PFX_PWD = "123456";    //客户端证书密码

    public static String sslRequestGet(String url) throws Exception {
        KeyStore keyStore = KeyStore.getInstance("PKCS12");
        InputStream instream = new FileInputStream(new File(PFX_PATH));        try {
            keyStore.load(instream, PFX_PWD.toCharArray());
        } finally {
            instream.close();
        }
        SSLContext sslcontext = SSLContexts.custom().loadKeyMaterial(keyStore, PFX_PWD.toCharArray()).build();
        SSLConnectionSocketFactory sslsf = new SSLConnectionSocketFactory(sslcontext
                , new String[] { "TLSv1" }    // supportedProtocols ,这里可以按需要设置
                , null    // supportedCipherSuites
                , SSLConnectionSocketFactory.getDefaultHostnameVerifier());

        CloseableHttpClient httpclient = HttpClients.custom().setSSLSocketFactory(sslsf).build();        try {
            HttpGet httpget = new HttpGet(url);            //httpget.addHeader("host", "integration-fred2.fredhuang.com");// 设置一些heander等
            CloseableHttpResponse response = httpclient.execute(httpget);            try {
                HttpEntity entity = response.getEntity();
                String jsonStr = EntityUtils.toString(response.getEntity(), "UTF-8");//返回结果
                EntityUtils.consume(entity);                return jsonStr;
            } finally {
                response.close();
            }
        } finally {
            httpclient.close();
        }
    }    public static void main(String[] args) throws Exception {
        System.out.println(System.getProperty("java.home"));
        System.out.println(sslRequestGet("https://integration-fred2.fredhuang.com/test"));
    }

}

6. 存疑

网上很多文章都描述到Nginx配置中的客户端证书(ssl_client_certificate)可以配置根证书root.crt,然后就可以适配所有这个根证书办法的客户端公钥证书了。我试了,使用root.crt作为ssl_client_certificate的值,然后使用client.crt来访问,发现不行,nginx会报这个错误:

<html><head><title>400 The SSL certificate error</title></head><body><center><h1>400 Bad Request</h1></center><center>The SSL certificate error</center><hr><center>nginx/1.17.5</center></body></html>

这个特性一直没有配置成功,有可能是我配置有问题,也有可能是网上文章不靠谱,写错了。


×
